品質管理は、第一次検定の「施工管理法」で毎年6〜8問出題される得点源分野。内容は大きく「統計の道具(ヒストグラム・管理図)」と「材料ごとの検査基準(レミコン受入検査・盛土の締固め)」の2つに分かれます。どちらもパターンが完全に固定化しているので、この記事の内容で大半をカバーできます。
この記事の目次
1品質管理の基本手順 ― PDCAと品質特性の選び方
品質管理とは、「品物やサービスの品質を、経済的に、要求水準に合わせてつくり出すための手段の体系」。その進め方はPDCAサイクル(計画→実施→確認→処置)そのものです。

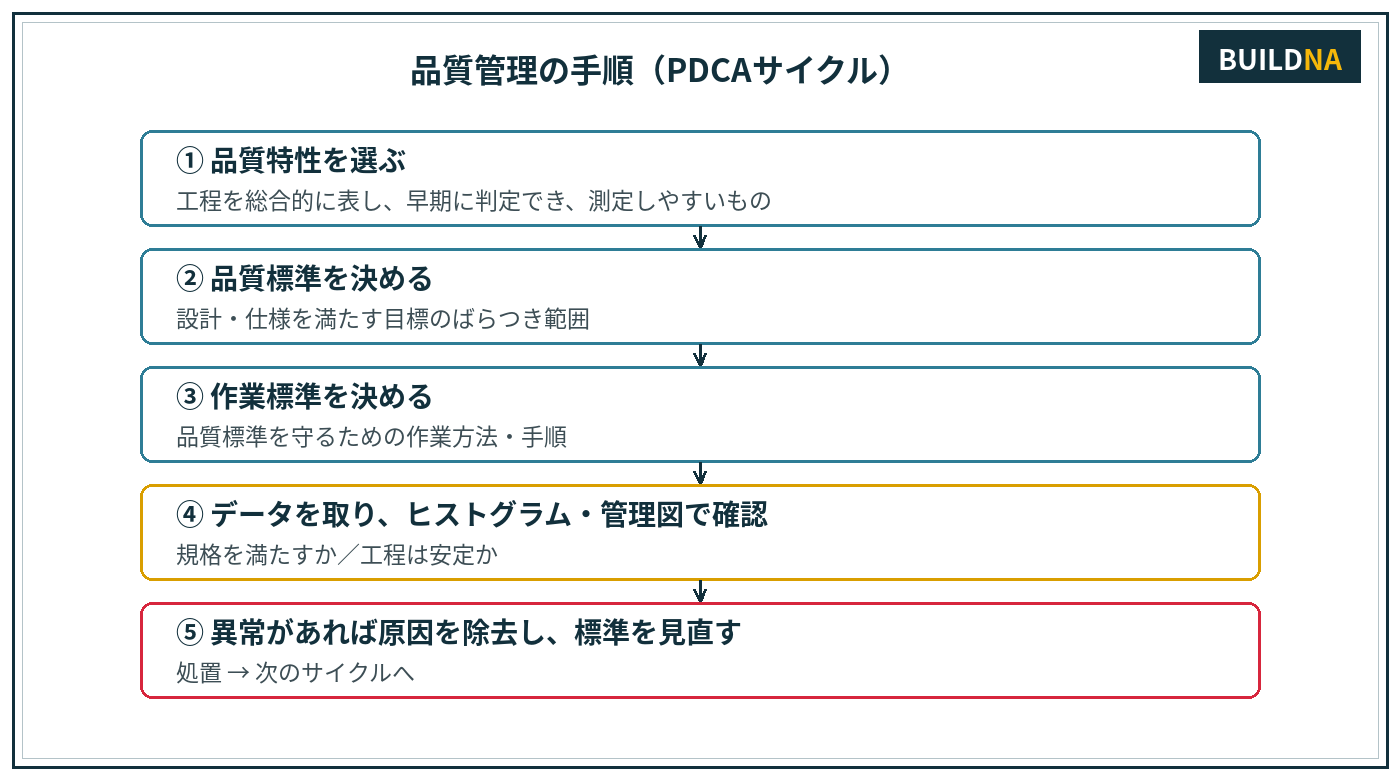

図1 品質管理の手順 ― 特性を選び、標準を決め、データで確認し、処置する
品質特性の選び方(頻出)
品質特性とは、品質を数値で評価するための「ものさし」(例: 盛土なら乾燥密度、コンクリートなら圧縮強度)。選び方の条件がそのまま正誤問題になります。
- 工程(できばえ)の状態を総合的に表すものであること
- 本来の特性の測定が難しい場合は、それと関係の深い代用特性を用いてよい(例: コンクリート強度の代用としてのW/C)
- できるだけ早期に判定でき、測定しやすく、工程に対して処置がとりやすいこと
「品質特性は測定に時間がかかっても最も精密なものを選ぶ」→ ✕。品質管理は「工程を直すための道具」なので、早く・簡単に測れて処置につながることが優先。「代用特性を用いてはならない」も✕(用いてよい)。
QC七つ道具 ― 「どの道具で何が分かるか」
| 道具 | 分かること・使いどころ |
|---|---|
| パレート図 | 不良・欠点を項目別に多い順に並べた棒グラフ+累計曲線。重点管理すべき項目が分かる |
| 特性要因図 | 結果(特性)と原因(要因)の関係を魚の骨状に整理。原因の洗い出しに使う(数値データは不要) |
| ヒストグラム | データの分布の姿と規格値との関係 |
| 管理図 | 工程の時間的な安定状態 |
| チェックシート | データの記録・集計を簡単にする表 |
| 散布図 | 2つの変量の相関関係(例: W/Cと強度) |
| グラフ・層別 | 見える化/グループ分けで原因を特定 |
データのばらつきの表し方
- 範囲R＝データの最大値−最小値。標準偏差σ＝ばらつきの大きさの代表値。
- 変動係数＝標準偏差÷平均値(×100%)。平均の異なるデータ同士のばらつきの比較に使う。
- 正規分布では平均±3σの範囲にデータの約99.7%が入る(管理限界線が±3σの根拠)。
「特性要因図は不良の件数を多い順に並べた図」→ ✕(それはパレート図)。「散布図で分布の姿が分かる」→ ✕(相関関係。分布はヒストグラム)。道具×役割の入れ替えに注意。
2ヒストグラム ― 「分布の姿」を見る道具
ヒストグラムは、測定データをいくつかの区間に分けて度数を柱状に表した図。データ全体の分布(ばらつき)の姿と、規格値との関係がひと目で分かります。ただし時間的な変化(いつ異常が起きたか)は分からない ― ここが管理図との決定的な違いです。

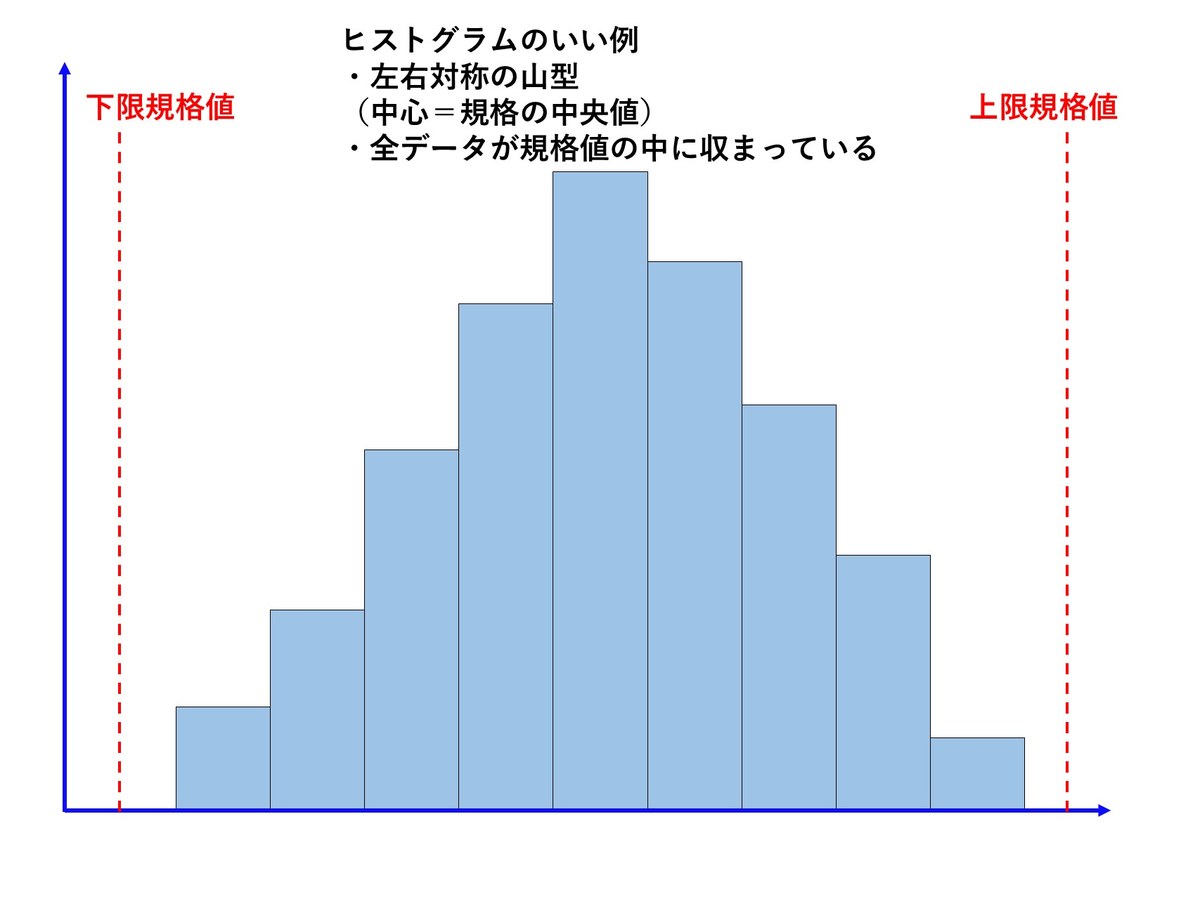

図2 良いヒストグラム ― 規格値の内側に「ゆとり」をもって収まる山形
良い分布の条件
- 分布の山が規格の中央にあり、左右対称のつり鐘形
- 全データが規格値内にあり、規格値との間に適度なゆとりがある
- ゆとりが無い(規格ぎりぎり)場合は、ばらつきを小さくする処置が必要

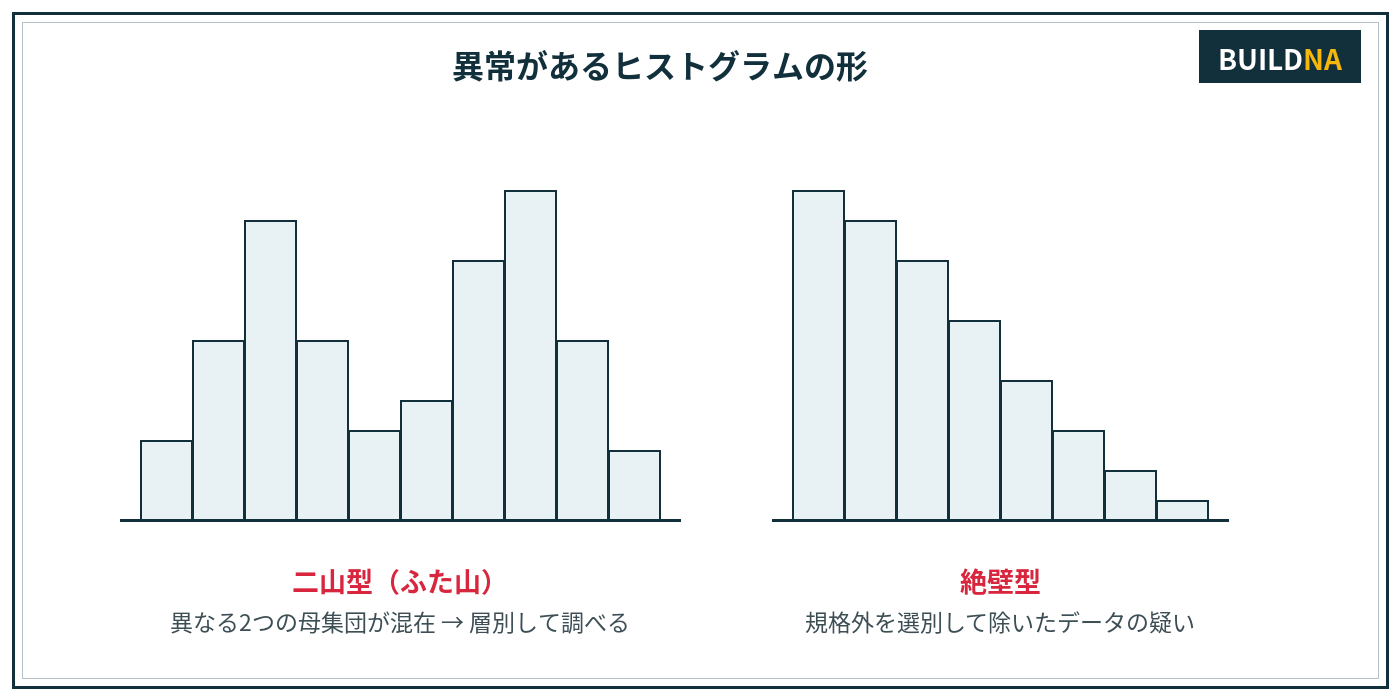

図3 異常の形 ― 二山型は「層別」、絶壁型は「選別データの疑い」
- 層別(そうべつ)
- データを機械別・材料ロット別・作業班別などのグループに分けて分析し直すこと。二山型のヒストグラムは異なる母集団が混ざっているサインなので、層別すると原因が見える。
- 絶壁型
- 分布の片側がスパッと切れた形。規格外品を取り除いた(全数選別した)データによく現れる ― 工程そのものは規格を満たせていない疑いがある。
3管理図 ― 「工程の安定」を見る道具
管理図は、データを時間順に打点し、中心線(CL)と上下の管理限界線(UCL・LCL)で工程が安定状態かどうかを判定する図。代表が平均値と範囲で管理するx̄-R管理図です。

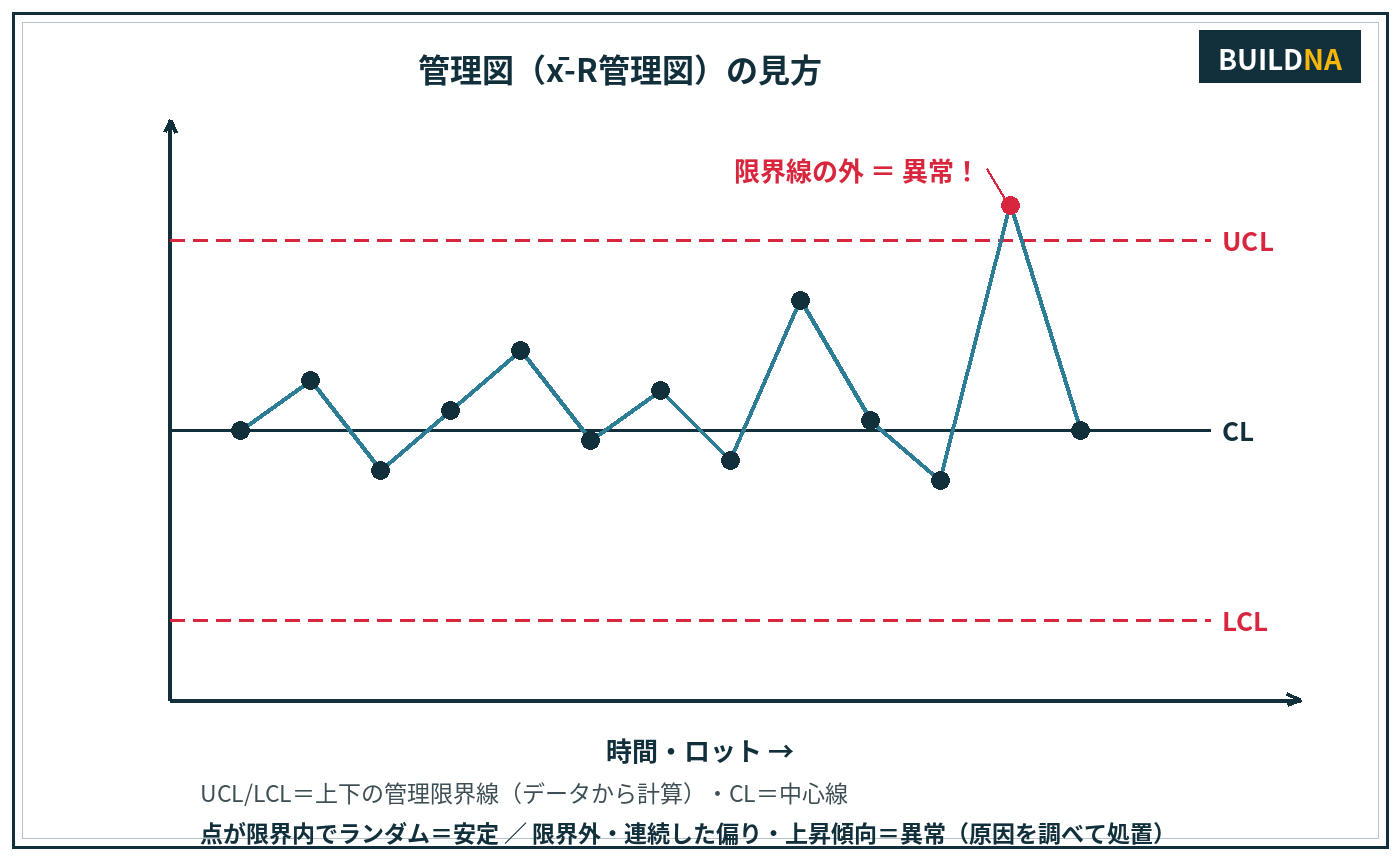

図4 管理図 ― 限界線の内側でランダムに並んでいれば工程は安定
- 点が管理限界線の内側でランダムに並ぶ → 工程は安定(偶然のばらつきのみ)
- 限界線の外に出た点、中心線の片側に連続する並び(連)、上昇・下降の傾向 → 異常(見逃せない原因がある)→原因を調査して処置
- 管理限界線はデータから統計的に計算して求める(規格値をそのまま使うのではない!)。一般に±3σの位置に引く。
- x̄-R管理図は、データをいくつかの組(群)に分け、x̄管理図で群ごとの平均値の変化を、R管理図で群内のばらつき(範囲)の変化を同時に管理する。
- ばらつきの原因は2種類: 偶然原因(避けられないばらつき)は許容し、異常原因(見逃せない原因)を検出して取り除くのが管理図の目的。
「管理限界線には規格値を用いる」→ ✕。管理限界線は工程データから計算した「工程の実力」の線で、規格値(顧客要求)とは別物。また「ヒストグラムで時間的変化が分かる」→ ✕(それは管理図)。ヒストグラム=分布の姿、管理図=時間の安定の役割分担で判断!
4検査の方法 ― 全数検査と抜取検査
| 方式 | 適する場合 |
|---|---|
| 全数検査 | 不良品を見逃すと致命的な影響がある場合、検査が容易・安価な場合 |
| 抜取検査 | 破壊検査(コンクリート圧縮試験など)、連続体・大量品、ある程度の不良の混入が許される場合 |
「破壊検査は必ず抜取検査」― 全部壊したら製品が残らないから。理屈で覚えれば絶対に間違えません。抜取検査は「ロットの合否」を統計的に判定する方式です。
5盛土の品質管理(復習ポイント)
土工の記事で学んだ内容が、品質管理の文脈でも出題されます。要点だけ再掲します。
- 品質規定方式: 締固め度(=現場乾燥密度÷最大乾燥密度×100)などの品質を規定。90%以上が目安。測定は砂置換法・RI計器。
- 工法規定方式: 機種・敷均し厚さ・転圧回数を規定。TS・GNSSによる転圧回数管理(情報化施工)を含む。
- 試験頻度・測定位置はあらかじめ品質管理計画で定める。自然含水比が最適含水比から外れていれば調整してから締め固める。
6レディーミクストコンクリートの受入検査(最重要)
生コン工場から届いたコンクリートを現場で受け入れるときの検査。4つの数字がそのまま毎年出題される、品質管理の最頻出テーマです。

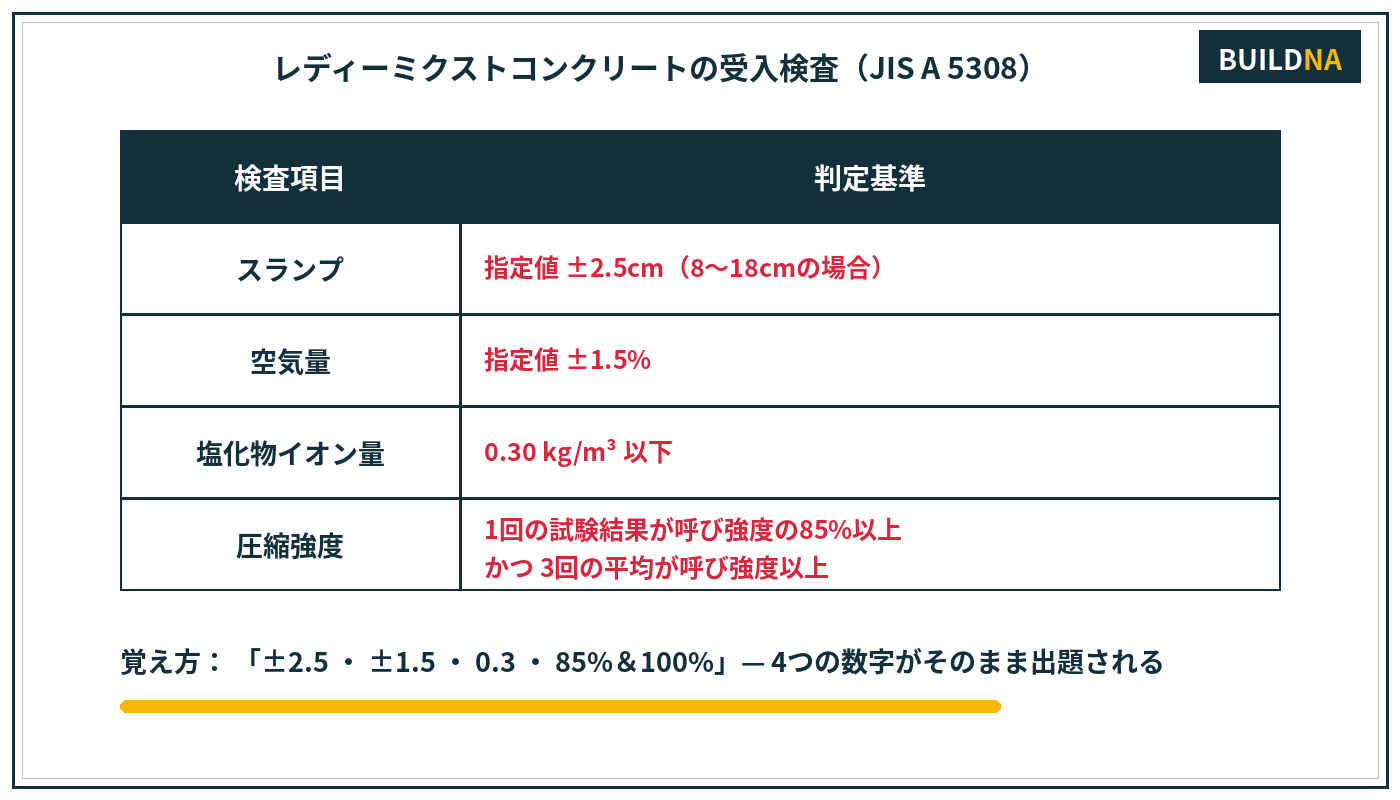

図5 受入検査の判定基準 ― 「±2.5・±1.5・0.3・85%＆100%」
| 項目 | 判定基準 |
|---|---|
| スランプ | 指定値に対し±2.5cm(スランプ8〜18cmの場合) |
| 空気量 | 指定値に対し±1.5% |
| 塩化物イオン量 | 0.30kg/m³以下(購入者の承認があれば0.60以下) |
| 圧縮強度 | 1回の試験結果が呼び強度の85%以上、かつ3回の平均が呼び強度以上 |
- 呼び強度
- レディーミクストコンクリートの規格(JIS A 5308)で保証される強度の呼び名。「呼び強度の85%」と「3回平均で100%」の二段構えの判定が特徴。試験は材齢28日の圧縮強度が標準。
- 受入検査
- 荷卸し地点(現場)で購入者が行う検査。スランプ・空気量・塩化物・強度(+温度など)を確認する。塩化物の検査は荷卸し地点で行うのが原則。
- 圧縮強度試験の頻度
- 1回の試験は3個の供試体の平均値。試験頻度は荷卸し時に1日1回以上、構造物の重要度と工事の規模に応じて20〜150m³ごとに1回が標準。
アスファルト舗装・鉄筋の検査(あわせて出る)
- アスファルト混合物は温度管理が品質管理そのもの: 到着時温度、初転圧110〜140℃、交通開放は路面温度50℃以下(道路の記事参照)。
- 舗装の出来形は厚さ・幅・平たん性を検査。厚さはコアを抜いて確認する。
- 鉄筋の検査: かぶり・間隔・継手位置を組立て後に確認。かぶり不足は耐久性の欠陥に直結。
数字替えのワナ: 「スランプ±1.5cm」✕(±2.5cm)、「空気量±2.5%」✕(±1.5%) ― 2.5と1.5を入れ替えてくるのが定番中の定番。「スランプ(cm)の方が大きい±2.5」と覚える。強度の「1回でも呼び強度の85%を下回ったら不合格」は○の記述として出ます。
7頻出ひっかけ総まとめ ― 直前期はここだけ見直す
| ひっかけ文(すべて✕) | 正しい知識 |
|---|---|
| 品質特性は測定に時間がかかっても精密なものを選ぶ | 早期判定・測定容易を優先(代用特性も可) |
| ヒストグラムで工程の時間的変化が分かる | それは管理図(ヒストグラムは分布の姿) |
| 管理限界線には規格値を用いる | データから統計的に計算(規格値とは別物) |
| 二山型の分布はそのまま平均で評価する | 層別して原因を調べる |
| コンクリートの圧縮試験は全数検査で行う | 破壊検査は抜取検査 |
| スランプの許容差は±1.5cm | ±2.5cm(空気量が±1.5%) |
| 塩化物イオンは0.60kg/m³以下が原則 | 原則0.30kg/m³以下(0.60は承認時) |
| 圧縮強度は1回でも呼び強度未満なら不合格 | 1回は85%以上でよい(3回平均が100%以上) |
| 特性要因図は不良を多い順に並べた図 | それはパレート図(特性要因図は原因整理の魚の骨) |
| 変動係数は平均値÷標準偏差 | 標準偏差÷平均値 |
| x̄管理図は群内のばらつきを管理する | x̄は平均値の変化(ばらつきはR管理図) |
章末チェック ― 一問一答10問(○×)
すべて過去問の論点ベース。8問以上正解で仕上がりです。
- 品質特性は、工程の状態を総合的に表し、早期に判定できるものを選ぶのがよい。
答: ○ ― 測定しやすさ・処置のしやすさも条件。 - 本来の品質特性の測定が困難な場合は、それと関係の深い代用特性を用いてよい。
答: ○ ― 例: 強度の代用にW/C。 - ヒストグラムは、データの時間的変化を把握するのに適している。
答: ✕ ― 時間変化は管理図。 - ヒストグラムの分布は、規格値に対してゆとりを持って収まっているのがよい。
答: ○ ― ぎりぎりはばらつき低減の処置が必要。 - 管理図の管理限界線には、発注者が定めた規格値を用いる。
答: ✕ ― データから計算する。 - 管理図の点が管理限界線の内側にあっても、上昇傾向が続く場合は異常を疑う。
答: ○ ― 連・傾向も異常のサイン。 - 破壊しなければ品質が確認できない検査は、抜取検査による。
答: ○ ― 全数壊したら製品が残らない。 - レディーミクストコンクリートのスランプの受入許容差は、指定値±2.5cmである(スランプ8〜18cm)。
答: ○ ― 空気量は±1.5%。 - レディーミクストコンクリートの塩化物イオン量は、原則0.30kg/m³以下とする。
答: ○ ― 承認時のみ0.60以下。 - 圧縮強度は、3回の試験結果の平均値が呼び強度の85%以上であればよい。
答: ✕ ― 3回平均は呼び強度以上(100%)。85%は1回ごとの下限。 - パレート図を用いると、重点的に対策すべき不良項目が分かる。
答: ○ ― 多い順+累計曲線。 - 変動係数は、平均値の異なるデータのばらつきを比較するのに用いられる。
答: ○ ― 標準偏差÷平均値。
品質管理は「道具の役割分担(ヒストグラム=分布・管理図=時間)」と「受入検査の4数字(±2.5・±1.5・0.3・85%&100%)」を押さえれば安定して得点できます。
